מדריך | המשך מדריך תיקוני אלקטרוניקה רכיבי אלקטרוניקה מהם ואיך מודדים אותם אם הם תקינים
-
אחרי המדריך הקודם פה נעבור ללימוד הרכיבים האלקטרוניים המצויים ביותר (לדעתי)
נלמד איך הם נראים ואיך מודדים אותם אם הם תקינים
השתדלתי מאוד שיהיה קצר ולעניין שיתן מבט ראשוני גם למי שזה בשבילו כמו חללית של נאס"א
אשמח לקבל הארות והערות בקישור הבא לא בעמוד הזה אלא פה

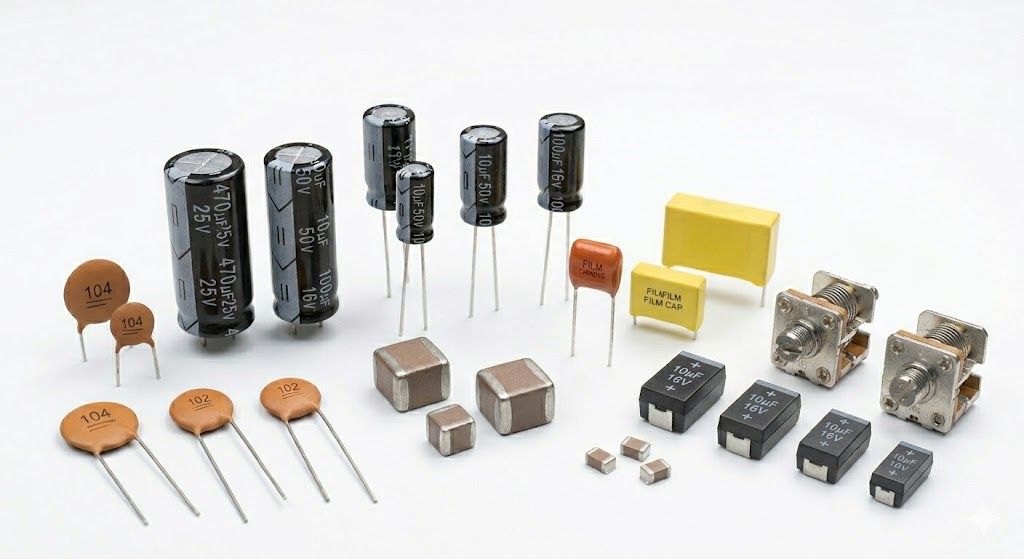

- קבלים (Capacitors)
מדידה: השתמש במצב קיבול (מסומן ב -||-) בתמונה של המולטימטר שהבאתי לא מופיע הסמל הזה
לפני הבדיקה יש לפרוק את הקבל (לקצר את רגליו עם נגד ) כדי למנוע נזק למכשיר
תקין: הערך המוצג קרוב לערך הכתום על גוף הקבל (סטייה של כ-10%-20% היא נורמלית)
לא תקין: "OL" (נתק), קיבול נמוך משמעותית מהרשום, או קצר (צפצוף במצב רציפות)
הרכיב הזה חשוב להכיר אותו טוב כי בהרבה מכשירים הוא החלק שגורם לקצרים והמכשיר לא ידלק
הסבר על הקבל: לקבל יש שני צדדים אחד לפלוס ושני למינוס שהקבל התקלקל הוא מקצר את עצמו כך שיוצא קצר בין הפלוס למינוס
והתוצאה שהמכשיר לא נדלקלא בכל הקבלים זה משנה באיזה צד כל אחד יש כאלה שהם מסומנים עם + כגון הקבלים בצד ימין למטה או פס ארוך על הקבל כגון הקבלים השחורים מאחורה שזה המינוס
הקבלים החומים באמצע למטה הם הקבלים המצויים במחשבים ועוד שהם גורמים אולי מספר 1 לקצר

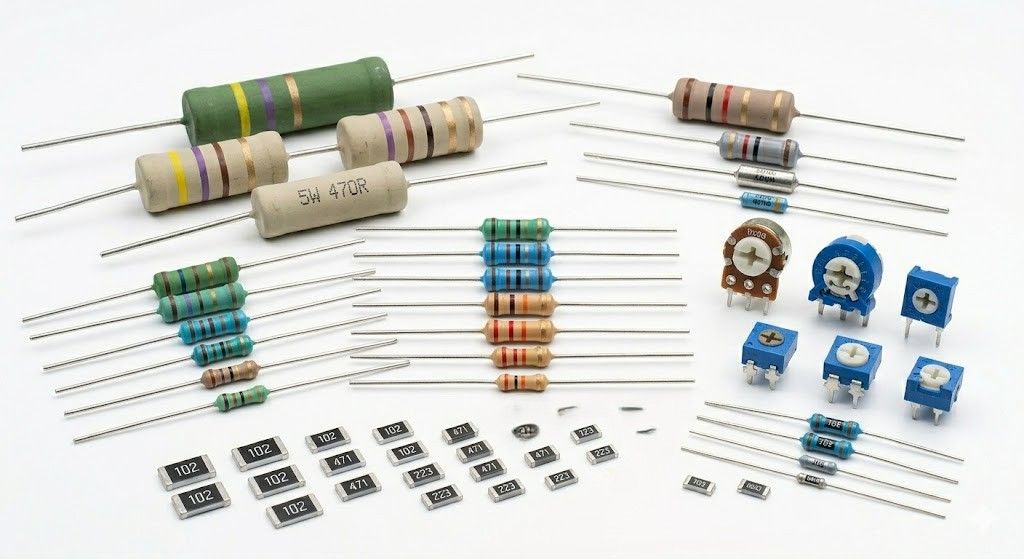

- נגדים (Resistors)
מדידה: מצב התנגדות (מסומן בOmega).
הצבע או הכיתוב של הנגד הוא אומר לנו כמה הערך שלו
תקין: הערך תואם לקוד הצבעים או למספר הרשום על הנגד.
לא תקין: התנגדות אינסופית ("OL") מעידה על נגד שרוף (נתק), או ערך גבוה בהרבה מהמותר.

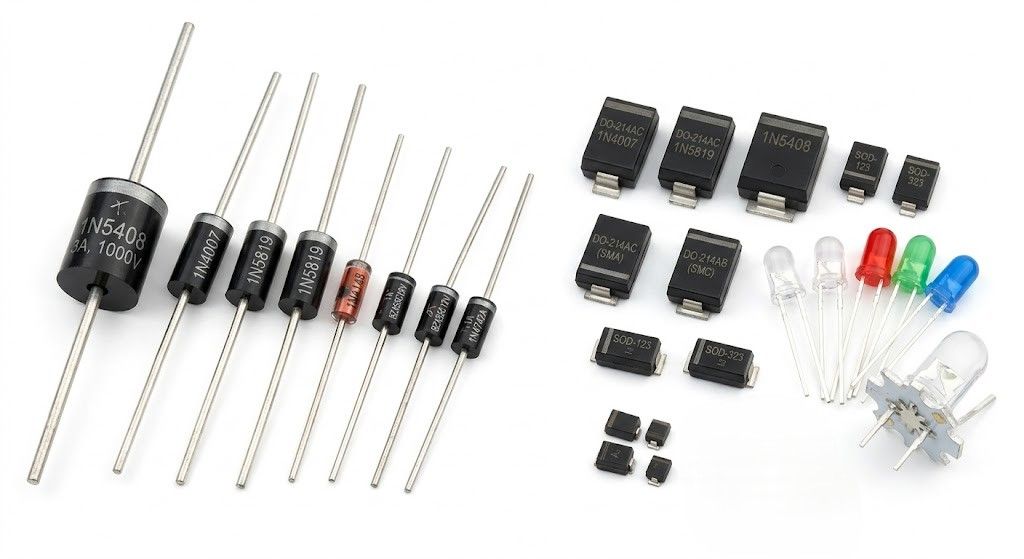

- דיודות (Diodes)
הסבר דיודה מעבירה זרם מצד אחד לשני ומהצד השני לא עובר זרם לצד האחד
מדידה: מצב דיודה (סימון חץ עם קו).
תקין: בקיטוב ישר (אדום לאנודה, שחור לקתודה) תראה זרם של מתח של 0.5V - 0.7V (סיליקון). בקיטוב הפוך תראה "OL".
לא תקין: "000" (קצר) בשני הכיוונים, או "OL" בשני הכיוונים (נתק).

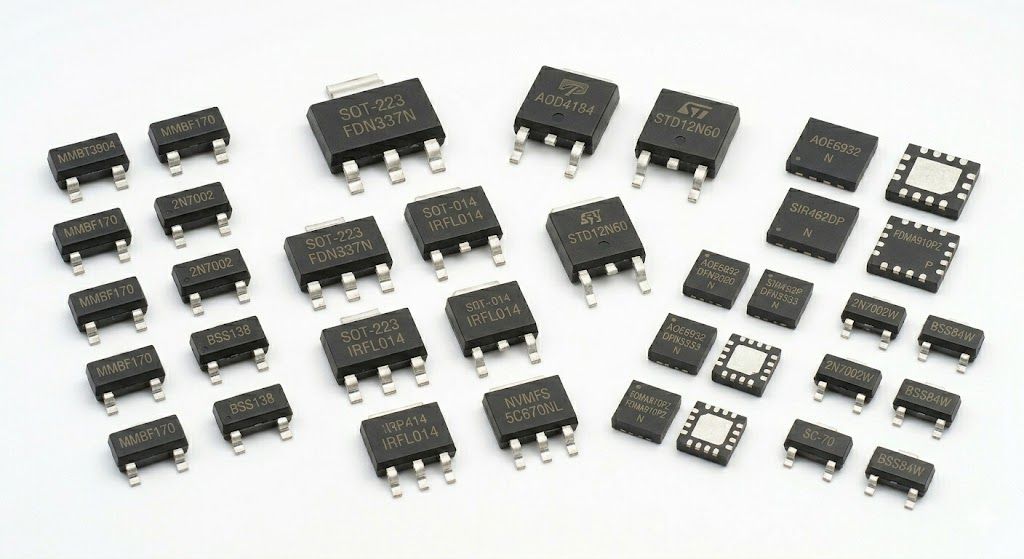

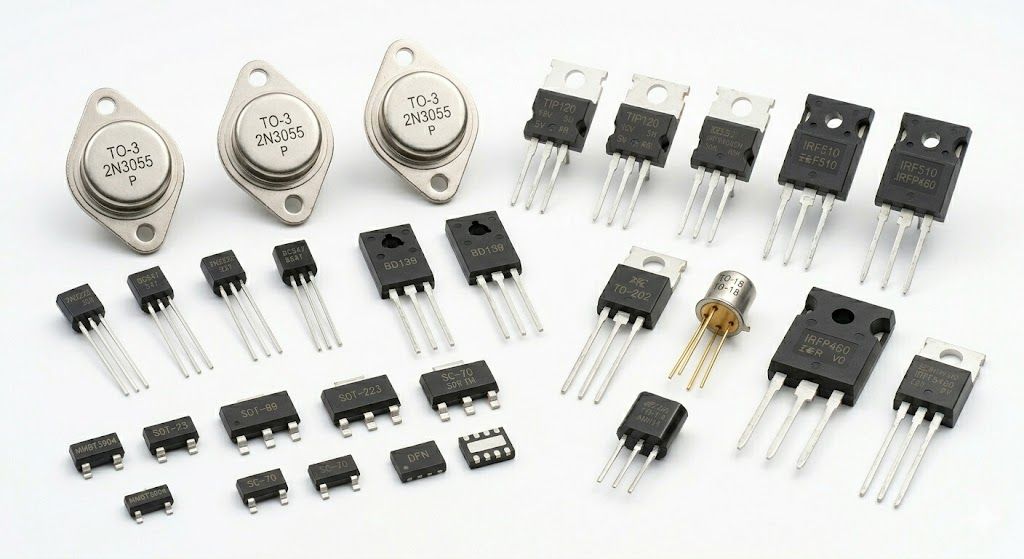

- טרנזיסטורים (Bipolar & MOSFET)
גם הרכיב הזה חשוב בתיקון הרבה מכשירים מחשבים מגברים
הרכיב הזה פועל כמו מפסק שיש פקודה מהבקר לפתוח הוא פותח שיש פקודה לסגור הוא סוגר
אני שם אותו בסוגריים כי זה למתקדמים אולי אעשה מדריך רק על הרכיב הזה בנפרד
(מדידה: מצב דיודה.
Bipolar (BJT): בודקים צמתים (Base-Emitter ו-Base-Collector). צריך להתנהג כמו שתי דיודות עם נקודה משותפת
MOSFET: בודקים בין ה-Drain ל-Source
תקין: ב-MOSFET תראה מדידת דיודה רק בכיוון אחד (בשל דיודת ההגנה הפנימית). בין ה-Gate לשאר הרגליים חייב להיות "OL" (בידוד)
לא תקין: קצר ("000") בין כל שתי רגליים )

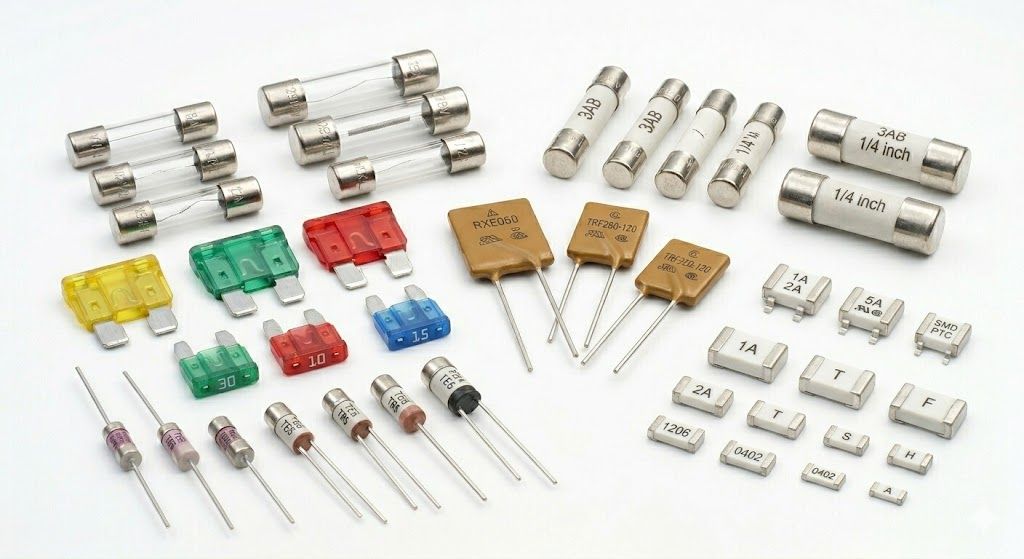

- פיוזים (Fuses)
מדידה: מצב רציפות (צפצוף ).
תקין: צפצוף רציף והתנגדות קרובה ל-0.
לא תקין: אין צפצוף, המכשיר מראה "OL".

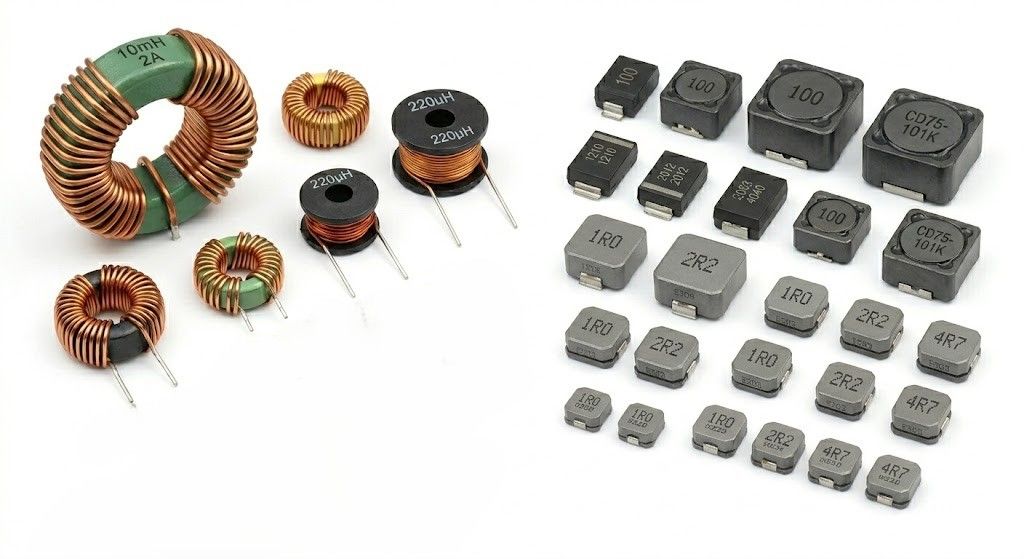

- סלילים (Inductors)
מדידה: מצב רציפות או התנגדות נמוכה.
תקין: צפצוף (כי סליל הוא בעצם חוט מפותל) והתנגדות נמוכה מאוד.
לא תקין: "OL" (נתק פנימי בסליל).
-
