מדריך | מדריך | המשך מדריך תיקוני אלקטרוניקה איך משתמשים במולטימטר (רב מודד)

[אהרון שלום]

אני רוצה להתחיל בבסיס של החשמל של מכשירי אלקטרוניקה

נלמד את הבסיס ע"י לימוד המולטימטר

(אני יודע ש @שטיגליץ היקר עשה מדריך ע"ז אך אני נוגע יותר במתחים ששייכים למכשירי אלקטרוניקה)

אשתדל מאוד לתמצת שיהיה קל לכולם

אשמח לקבל הארות והערות בקישור הבא לא בעמוד הזה פה

נתחיל

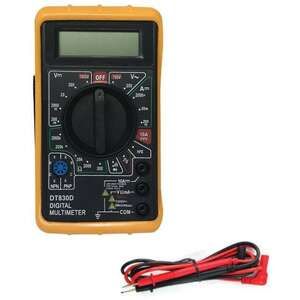

זה תמונה של מולטימטר

נבאר את המושגים שקשורים אלינו

1 וולט (מתח) מסומן ב Volt - V

2 אמפר (זרם) מסומן A- AMPER

3 התנגדות (אוהם) מסומן Ω

4 רציפות מסומן כמו ויפי (ראה בתמונה בהמשך מסומן בצהוב)

נמשיל את פעולת החשמל לאינסטלציה

כדי להבין מה המולטימטר מודד, דמיינו שמערכת החשמל בלוח היא בעצם מערכת של צינורות מים:

1. מתח (Voltage - V) = לחץ המים

תחשבו על מגדל מים גבוה או על משאבה. ככל שהלחץ חזק יותר, המים "רוצים" לזרום בכוח רב יותר.

אם יש לנו סוללה של 9V, זה כמו משאבה שדוחפת את המים חזק יותר מסוללה של 1.5V.

בלי לחץ (מתח), המים פשוט יעמדו בצינור ולא תהיה תנועה.

2. זרם (Current - Ampere) = כמות המים

הזרם הוא לא הכוח, אלא הכמות הפיזית של המים שעוברת בתוך הצינור ברגע נתון.

אם פתחנו את הברז עד הסוף, עוברים המון מים (אמפר גבוה).

אם יש רק טפטוף, זה זרם נמוך מאוד.

3. התנגדות (Resistance - Ohm) = עובי הצינור

צינור רחב: המים עוברים בקלות. זו התנגדות נמוכה.

צינור צר (או חסימה בדרך): המים מתקשים לעבור, ולחץ המים נחלש אחרי החסימה. זו התנגדות גבוהה.

המולטימטר עוזר לנו לבדוק אם ה"צינור" (החוט בלוח) חסום לגמרי או שהוא פתוח לרווחה.

4. רציפות זה בדיקה שאומרת לי האם שני הפרובים (חוטי המדידה ) נוגעים אחד בשני

לדוגמא אם יש לי שולחן מתכת (בלי צבע) השולחן מוליך חשמל ואם אגע עם שני הפרובים בשולחן בשני מקומות שונים המכשיר אמור לצפצף

טיפ חשוב מאוד.. משתמשים הרבה במצב הזה לחפש קצרים בלוחות וכו חייב לדעת שגם אם יש צפצוף לא תמיד זה קצר כי צפצוף פועל אפילו ב 30 אוהם שזה לא קצר

בהרבה מהמקרים לכן אם מצפצף חשוב לבדוק גם התנגדות לראות כמה אוהם זה קצר אמיתי זה פחות מאוהם 1 שזה אומר חיבור ישיר בלי התנגדות כלל (לדוגמא ההתנגדות של מעבד או כרטיס גרפי יכולה להיות גם 4 אמפר וזה תקין)

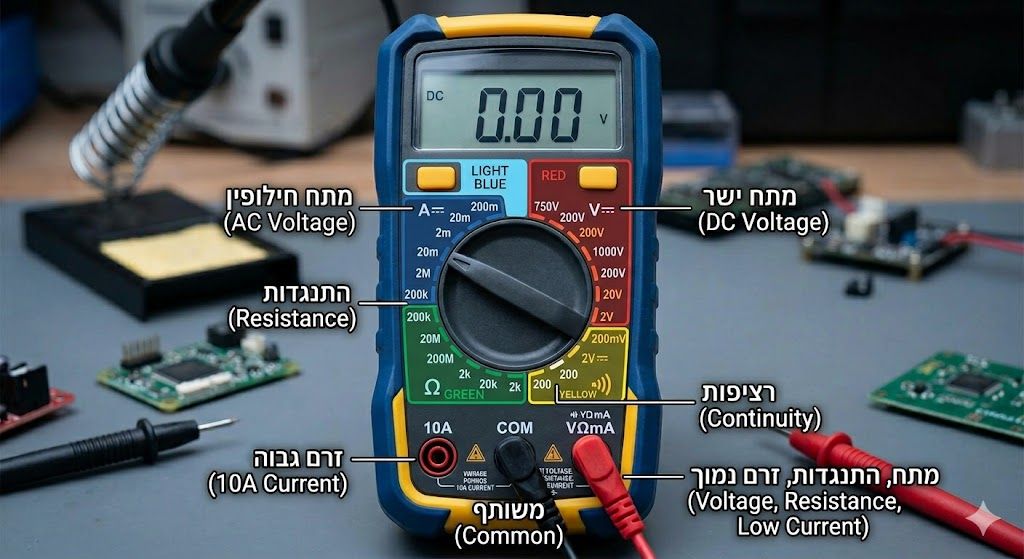

זה תמונה של מולטימטר עם הפונקציות השונות בתמונה רואים גם את המיקום הנכון של הפרובים (חוטי המדידה)

עוד מושג חשוב לגבי וולט V

DC (זרם ישר): מסומן בדרך כלל ב-V עם קו ישר ומעליו קו מקווקו (⎓). זה מה שנחפש בסוללות ולוחות אלקטרוניים

AC (זרם חילופין): מסומן ב-V עם גל (~). זה מה שיש בשקע בקיר

אם משתמשים במדידת שקע ב DC זה לא ימדוד נכון וכן להפך (ואולי יכול לעשות אפילו נזק )

אז למדנו כמה מושגים בסיסיים בחשמל

אתן דוגמאות

יש לי פלאפון 5X5
יש לו הסוללה בנפח 1300 מילי-אמפר שעה (mAh), שזה אומר שהיא יכולה לספק זרם של 1.3 אמפר
ושאני מטעין אותו במטען של 5V (תמיד מטעינים בV קצת יותר גדול מהסוללה כמובן שיש בקר שמנתב את החשמל) הוא צורך 0.46 אמפר לשעה ( כך זה צריכה תקינה)

יש לי מחשב נייד
הסוללה שלו 15 V בנפח של 6AH אני מטעין אותו במטען של 19 V

אני רוצה לבדוק סוללות אצבע שם את המכשיר על מצב V בצד של DC ומודד את הפלוס והמינוס

בעז"ה בפרקים הבאים אביא על רכיבים אלקטרוניים ואיך למדוד אותם.
איך לפתוח מחשב נייד
ואיך לאבחן תקלות בלוח אם
איך למדוד נכון ואת מה צריך למדוד בל"נ בעז"ה
