בקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור
-
יש לי בבית חיבור לגנרטור שכונתי ב''ה(13 אמפר על פאזה אחת,
כמובן שהחשמל של חברת חשמל הוא תלת פאזי)
לאור כמה נפילות גנרטור ולחץ בבית... חשקה נפשי במחליף אוטומטי שיעביר אותי אוטומטי חזרה לחשמל במקרה של נפילת הגנרטור השכונתי.
חשמלאי רוצה על זה כנראה באיזור 1500₪ או משהו כזה.
הבנתי שאפשר לבנות את המחליף הזה לבד בעזרת 2 קונטקטורים ורכיב השהיה (או שאולי אפשר לוותר על רכיב ההשהיה)
משהו יכול לומר לי אם אני צודק שככה בונים את זה, ואם כן איך מחווטים את זה.
(שאלתי כבר את gpt טענה תשובה לא ברורה... בכל אופן לא שאני הבנתי...)
אציין שרמת הידע שלי החשמל היא בינונית פלוס להערכתי. וקצת הרצון ללמוד היא גבוהה מאד... כמובן במידה וזה משהו שאפשר לעשות לבד ברמת הידע שלי בלי להפוך לגוש פחם...)

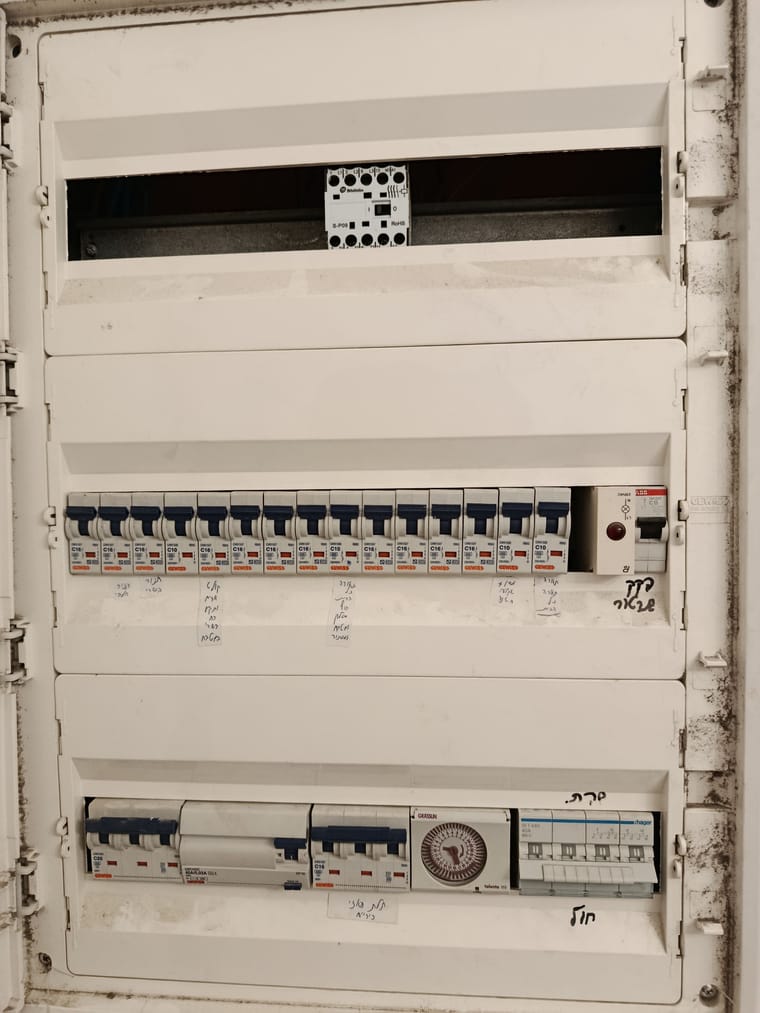

מצ''ב צילום של הארון חשמל אם יש בזה נפק''מ
-
יש לי בבית חיבור לגנרטור שכונתי ב''ה(13 אמפר על פאזה אחת,
כמובן שהחשמל של חברת חשמל הוא תלת פאזי)
לאור כמה נפילות גנרטור ולחץ בבית... חשקה נפשי במחליף אוטומטי שיעביר אותי אוטומטי חזרה לחשמל במקרה של נפילת הגנרטור השכונתי.
חשמלאי רוצה על זה כנראה באיזור 1500₪ או משהו כזה.
הבנתי שאפשר לבנות את המחליף הזה לבד בעזרת 2 קונטקטורים ורכיב השהיה (או שאולי אפשר לוותר על רכיב ההשהיה)
משהו יכול לומר לי אם אני צודק שככה בונים את זה, ואם כן איך מחווטים את זה.
(שאלתי כבר את gpt טענה תשובה לא ברורה... בכל אופן לא שאני הבנתי...)
אציין שרמת הידע שלי החשמל היא בינונית פלוס להערכתי. וקצת הרצון ללמוד היא גבוהה מאד... כמובן במידה וזה משהו שאפשר לעשות לבד ברמת הידע שלי בלי להפוך לגוש פחם...)
מצ''ב צילום של הארון חשמל אם יש בזה נפק''מ@טופ-המתמחה

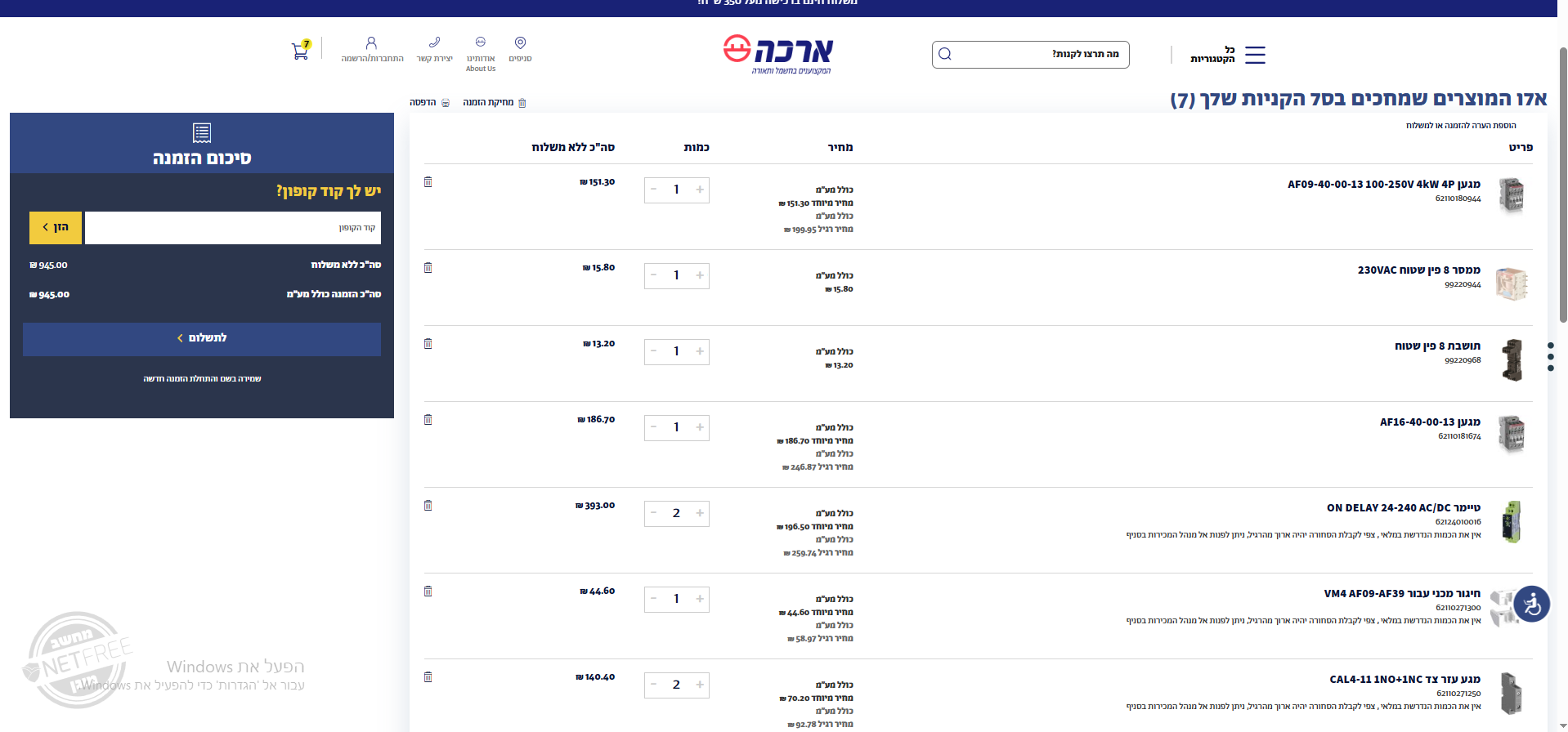

זה החלקים הנדרשים בהתחשב בכמות העבודה 1500 זה מחיר מצוין@טופ-המתמחה כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
אציין שרמת הידע שלי החשמל היא בינונית פלוס להערכתי
לא הייתי ממליץ לך לנסות לבד זה הרבה מאוד חוטים ובמקרה של טעות הנזק עלול להיות מאוד גבוה אצל שכן שלי עשה את זה חשמלאי מוסמך ומנוסה שעשה את זה לא מעט פעמים טעה במיקום של חוט אחד והנזק היה קטסטרופלי כמעט כל מכשיר שהיה בחשמל ולא היה לו מגן ברקים ניזוק מי יותר ומי פחות חלק רק נשרפו פיוזים חלק נפגע הכרטיס וחלק נהרס ללא תקנה הסך המצטבר הגיע לאלפי שקלים
אם בכל אופן אתה רוצה הסבר זה ארוך ויקח לי הרבה זמן לכתוב בל"נ אחרי סוכות -
תודה.
אני אכן אשמח להסבר מפורט.
ובהחלט גם אני לא נראה יספיק לעשות את זה לפני סוכות -
@טופ-המתמחה
אם אתה רוצה, אני עשיתי לפני שלוש שבועות התקנתי מכשיר שבורר,
וב"ה המכשיר הזה עובד מצוין, אם אתה רוצה אני ישלח לך קישור -
@טופ-המתמחה
אם אתה רוצה, אני עשיתי לפני שלוש שבועות התקנתי מכשיר שבורר,
וב"ה המכשיר הזה עובד מצוין, אם אתה רוצה אני ישלח לך קישור -
מעבר משני מקורות זינה חייב להיות בצורה מאוד בטיחוטית. יכולים להיות שם זרמים מסוכנים. @טופ-המתמחה אני יכול לבנות לך מערכת מבוססת קונטקטרים וטיימר (והטיימר ממש לא מיותר, הוא אפילו קריטי!), אבל אני ממש לא ממליץ לך.
יש מפסק ATS, שזה בדיוק מה שאתה צריך.
ועיין כאן. -
@טופ-המתמחה
זה החלקים הנדרשים בהתחשב בכמות העבודה 1500 זה מחיר מצוין@טופ-המתמחה כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
אציין שרמת הידע שלי החשמל היא בינונית פלוס להערכתי
לא הייתי ממליץ לך לנסות לבד זה הרבה מאוד חוטים ובמקרה של טעות הנזק עלול להיות מאוד גבוה אצל שכן שלי עשה את זה חשמלאי מוסמך ומנוסה שעשה את זה לא מעט פעמים טעה במיקום של חוט אחד והנזק היה קטסטרופלי כמעט כל מכשיר שהיה בחשמל ולא היה לו מגן ברקים ניזוק מי יותר ומי פחות חלק רק נשרפו פיוזים חלק נפגע הכרטיס וחלק נהרס ללא תקנה הסך המצטבר הגיע לאלפי שקלים
אם בכל אופן אתה רוצה הסבר זה ארוך ויקח לי הרבה זמן לכתוב בל"נ אחרי סוכות@יצחק-e כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
זה החלקים הנדרשים בהתחשב בכמות העבודה 1500 זה מחיר מצוין
כשתקנה את החלקים לבד ברמת איכות סטנדרטית יצא לך בסביבות ה- 800-1000 ש"ח
לא הגיוני לקחת 1500 ש"ח כולל כל העבודה,
זה אומר לכאורה שהוא משתמש בחלקים ברמת איכות ירודה.הכנתי פעם למישהו שרטוט
לא זוכר מדוייק מה היה שם, ואין לי זמן לעבור עליו
אני מביא אותו כאן כמות שהואהכנתי לך שרטוט ללא רילאי [פיקוד] (השרטוט הוא לתלת פאזי אבל זה לא ממש שונה מחד פאזי)
זה מה שרצית?
החלקים הם:
בשורה למטה: ראשי ופחת לח"ח, ראשי ופחת למצברים
בשורה העליונה משמאל לימין:
קונטקטורים עם חיגור מכני 4P + חיווט (A1 A2) לך מספיק 3P + חיווט של 40A (אחד של 25A)
טיימרים on delay [השהייה בהפעלה]
(קונטקטור NO NC - זה אתה לא רוצה? לא חיברתי!)לפי השרטוט הזה בערב שבת אתה מוריד את הראשי ח"ח ואז הטיימר של המצברים (הימני) מתחיל לספור לאחור בסיום הזמן הקצוב הבית יעבור למצברים, ואתה מחזיר את הח"ח
אם נופל המצברים הטיימר של ח,ח (השמאלי) יתחיל לספור לאחור ובסיום הזמן הקצוב החשמל יחזור לח"ח
[בצורה זו גם עם המצברים יחזרו לפעול- הבית לא יעבור חזרה אוטומט למצברים
במוצ"ש אתה מוריד את הראשי של המצברים ולאחר הזמן הקצוב הבית יחזור לח"ח ואז אתה יכול להרים חזרה את הראשי מצברים
-
יש לי בבית חיבור לגנרטור שכונתי ב''ה(13 אמפר על פאזה אחת,
כמובן שהחשמל של חברת חשמל הוא תלת פאזי)
לאור כמה נפילות גנרטור ולחץ בבית... חשקה נפשי במחליף אוטומטי שיעביר אותי אוטומטי חזרה לחשמל במקרה של נפילת הגנרטור השכונתי.
חשמלאי רוצה על זה כנראה באיזור 1500₪ או משהו כזה.
הבנתי שאפשר לבנות את המחליף הזה לבד בעזרת 2 קונטקטורים ורכיב השהיה (או שאולי אפשר לוותר על רכיב ההשהיה)
משהו יכול לומר לי אם אני צודק שככה בונים את זה, ואם כן איך מחווטים את זה.
(שאלתי כבר את gpt טענה תשובה לא ברורה... בכל אופן לא שאני הבנתי...)
אציין שרמת הידע שלי החשמל היא בינונית פלוס להערכתי. וקצת הרצון ללמוד היא גבוהה מאד... כמובן במידה וזה משהו שאפשר לעשות לבד ברמת הידע שלי בלי להפוך לגוש פחם...)
מצ''ב צילום של הארון חשמל אם יש בזה נפק''מ@טופ-המתמחה כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
יש לי בבית חיבור לגנרטור שכונתי ב''ה(13 אמפר על פאזה אחת,
כמובן שהחשמל של חברת חשמל הוא תלת פאזי)
לאור כמה נפילות גנרטור ולחץ בבית... חשקה נפשי במחליף אוטומטי שיעביר אותי אוטומטי חזרה לחשמל במקרה של נפילת הגנרטור השכונתי.אולי מטופש לכתוב דבר שהוא מאוד פשוט, אבל בכל זאת...
אפשרות להגדלת הפקק/ים בדקת?
כי לי גם נפל הגנרטור, והגדלת אחד הפקקים 'פתרה' את ה'בעיה'...
פשוט לא היה איזון בין הפקקים.ואם תשאל: אם גם אני מבין שזה פשוט, אז למה אני שואל? כי נראה לי חריג שגנרטור נופל סתם, הרי המערכת עצמה שאצל המפעיל תקינה...
-
תגידו, למה זה כל כך מורכב הסיפור הזה? לכאורה זה מנגנון פשוט שיש בכל תאורת חירום, לא?
אני לא מבין בחשמל כלום.
@EBA שאלה חשובה מאוד וניתן למומחים להסביר
אבל הכיוון הוא
שתאורת חרום זה מתח נמוך מאוד dc ואם הוא מתחבר בטעות אם 220 ac לא אמור להיות בעיה גדולה
אבל המתחים בגנרטור 220 זה כמו שתקצר בין שתי פאזות יהיה פיצוץ וישרף הנתיך במקרה הטוב (בגלל הזויות וכוו)
בגלל זה צריך הגנות מכניות וחשמליות שזה התפקיד של הקונטקטור והטימר שיתן השעיה קטנה בין פרשה לפרשה
אותו דבר שכשיש מנוע תלת פאזי שמשנה כיון סיבוב אם לא עושים את הגנות נכונות יהיה מסוכן
(וזה גם הסיבה שבבית תלת פאזי צריך להקפיד לא לסחוב סתם חיובי מפה לחבר לפה ולעשות בלאגן כי יכול להיות רק תרות מזה) -
@רפאל-0 כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
הטיימר ממש לא מיותר, הוא אפילו קריטי!
אצלי היה חשמלאי והחליף לי את הבורר האוטומטי ולא עשה טיימר ואמר לי לחכות עשר שניות בין
המעבר מחברת חשמל לגנרטור (זה מפסק של שלושה מצבים למעלה חברת חשמל באמצע כלום ולמטה גנרטור והוא אמר במצב האמצעי לחכות) זה בסדר? -
@רפאל-0 כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
הטיימר ממש לא מיותר, הוא אפילו קריטי!
אצלי היה חשמלאי והחליף לי את הבורר האוטומטי ולא עשה טיימר ואמר לי לחכות עשר שניות בין
המעבר מחברת חשמל לגנרטור (זה מפסק של שלושה מצבים למעלה חברת חשמל באמצע כלום ולמטה גנרטור והוא אמר במצב האמצעי לחכות) זה בסדר? -
@רפאל-0 כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
הטיימר ממש לא מיותר, הוא אפילו קריטי!
אצלי היה חשמלאי והחליף לי את הבורר האוטומטי ולא עשה טיימר ואמר לי לחכות עשר שניות בין
המעבר מחברת חשמל לגנרטור (זה מפסק של שלושה מצבים למעלה חברת חשמל באמצע כלום ולמטה גנרטור והוא אמר במצב האמצעי לחכות) זה בסדר?@smct כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
אמר לי לחכות עשר שניות בין
המעבר מחברת חשמל לגנרטור (זה מפסק של שלושה מצבים למעלה חברת חשמל באמצע כלום ולמטה גנרטור והוא אמר במצב האמצעי לחכות) זה בסדר?
מצויין@EBA כתב בבקשת מידע | מחליף אוטומטי בין חברת חשמל לגנרטור:
אצלי החשמלאי אמר הפוך, להעביר בבת אחת כדי שהמכשירים החשובים לא יספיקו לכבות.
זה יותר נוח וכיף- וכך אני נוהג
אבל ישנם מכשירים שזה לא בריא להם בלשון המעטהוהיותר נפק"מ- זה בשבת שעובר אוטומטי ונופל הפחת- כבר לא יעזור לך לא גנרטור ולא אוטומטי
וטיימר השהייה- ימנע את נפילת הפחת
